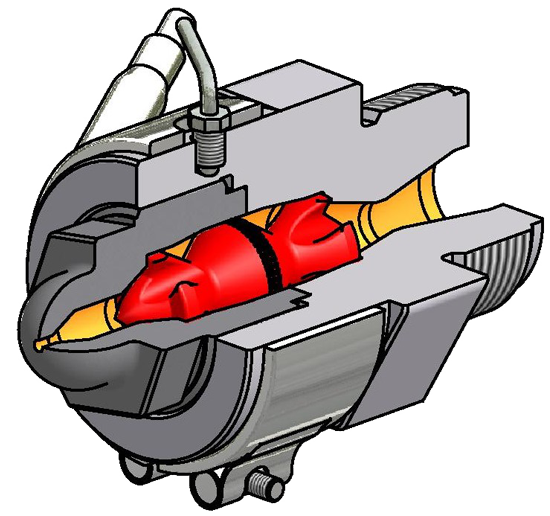

OFS-Filterdüse Typ S
Diese OFS-Filterdüse ist für die Verarbeitung aller technischen Kunststoffe gut geeignet.
Besonders gute Eigenschaften zeigt diese Düse auch bei häufigem Farb- und Materialwechsel.
Aufgrund der rheologischen Auslegung der Düse können auch ohne weiteres verstärkte Materialien verarbeitet werden. Hier werden allerdings, je nach Anteil der Verstärkungen, Beschichtungen empfohlen, die dem abrasiven oder korrosiven Angriff des Materials entgegenwirken und damit die Standzeit der Düse erhöht.
Die Basis jeder einzelnen OFS-Filterdüse sind die technischen Prozessdaten, die wir von unseren Kunden bekommen. Unter Berücksichtigung von Material, Schussgewicht, Einspritzzeit und der Filtergröße werden unsere OFS-Filterdüsen berechnet, damit sie so schonend wie möglich in den Spritzprozess integriert werden können.
Sie haben Fragen? Dann stehen wir Ihnen selbstverständlich sehr gerne zur Verfügung. Rufen Sie uns an oder vereinbaren Sie mit Ihrem persönlichen Ansprechpartner einen Besuchstermin in Ihrem Hause.
Produktanfrage
Technisches Datenblatt
https://www.ofs-filtersysteme.de/de/produkte/filterduesen/torpedofiltersysteme/typ-s.html#sigProId6efc45b812
Nähere Informationen zur OFS-Filterdüse Typ S

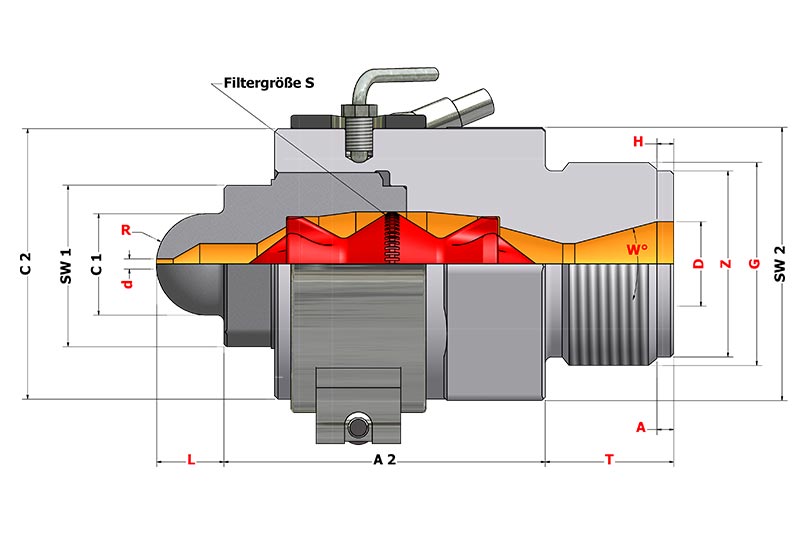

Maßtabelle
Hier finden Sie eine ausführliche Maßtabelle zur OFS-Filterdüse Typ S.
Zum Zuordnen der Daten können Sie die Grafik rechts benutzen.
| Daten und Standardmaße (mm) | SI | SII | SIII | SIV | SV | |
| mögliches Schussgewicht* | gr. | 150 | 500 | 1.200 | 2.500 | 4.000 |
| max. Einspritzdruck | bar | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 |
| Längenmaß | A2 | 75 | 96 | 127 | 154 | 198 |
| Kopfdurchmesser | C1 | 30 | 30 | 40 | 40 | 60 |
| Körperdurchmesser | C2 | 60 | 80 | 100 | 110 | 130 |
| Sechskant Kopf | SW1 | 32 | 46 | 60 | 60 | 80 |
| Sechskant Körper | SW2 | 60 | 80 | 90 | 90 | 100 |
