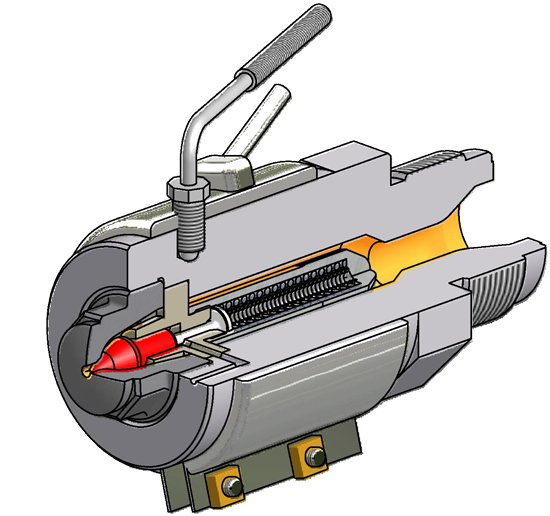

OFS-Verschlussdüse Typ FV
Die Federverschlussdüse wir mittels Federdruck geschlossen und durch den Spritzdruck geöffnet.
Bei ansteigendem Druck von ca. 200 bar öffnet die Düse gegen die Feder und gibt den Fließkanal frei.
Die Federverschlussdüse kann praktisch für die Verarbeitung aller Thermoplaste und Silikone eingesetzt werden. Die Wahl des Düsentyps ist abhängig von Einspritzstrom und Schneckendurchmesser.
Produktanfrage
Technisches Datenblatt
View the embedded image gallery online at:
https://www.ofs-filtersysteme.de/de/produkte/verschlussduesen/federverschlussduesen.html#sigProId052517d7f8
https://www.ofs-filtersysteme.de/de/produkte/verschlussduesen/federverschlussduesen.html#sigProId052517d7f8

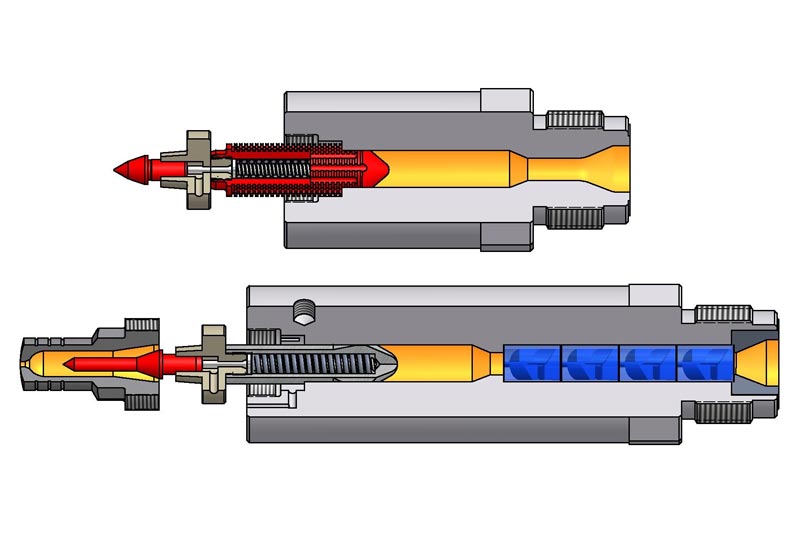

Nähere Informationen zur Verschlussdüse Typ FV
Vorteile
Kürzere Zykluszeiten- Höhere Prozess-Sicherheit beim Spritzgießen
- Kompakte und robuste Bauweise
- Austauschbarkeit aller Teile
- Leicht zerlegbar
- Einfach und jederzeit nachrüstbar
- Bedienerfreundlich
Maßtabelle

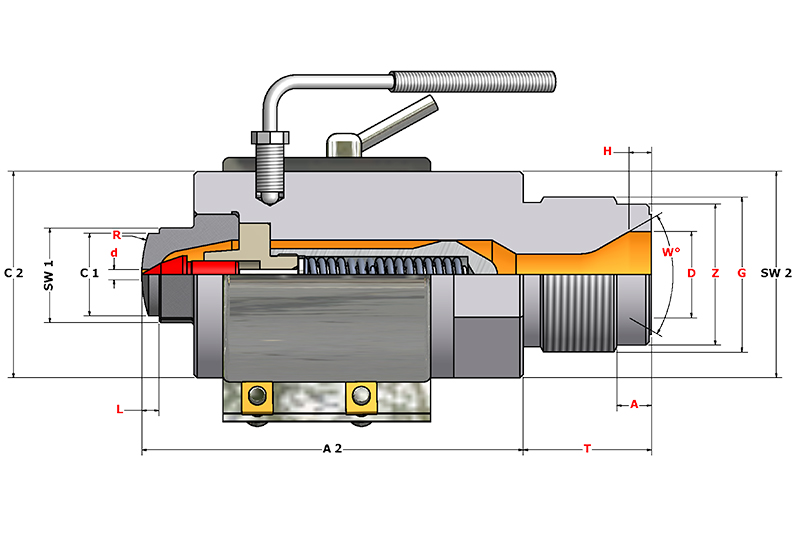

Hier finden Sie eine ausführliche Maßtabelle zur OFS-Filterdüse Typ FV.
Zum Zuordnen der Daten können Sie die Grafik rechts benutzen.
| Daten und Standardmaße (mm) | FVI | FVII | FVII schlank | FVIII | |
| Schneckendurchmesser | mm | bis ca. 20 | 18 - 50 | 18 - 50 | 50 - 100 |
| max. Einspritzdruck | bar | 2.000 | 2.000 | 2.000 | 2.000 |
| Längenmaß | A2 | 85 | 110 | 110 | 145 |
| Kopfdurchmesser | C1 | 17 | 24 | 24 | 30 |
| Körperdurchmesser | C2 | 40 | 60 | 45 | 60 |
| Sechskant Kopf | SW1 | 24 | 27 | 27 | 46 |
| Sechskant Körper | SW2 | 41 | 60 | 46 | 60 |
