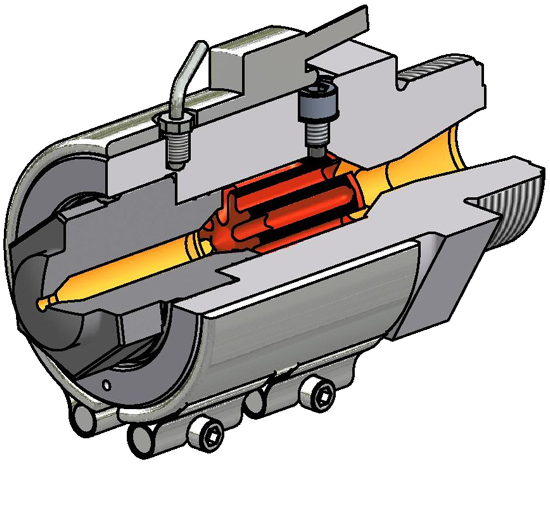

OFS-Filterdüse Typ UR

Schussgewichte

Das mögliche Schussgewicht ist abhängig vom Material, der Filtergröße und der Einspritzzeit. Die OFS-Filterdüse Typ UR wird in 3 Größen angeboten. Als Anhaltspunkte können folgende Daten angenommen werden (bei Filtergröße von S= 0.6 mm und Material PS):

• Typ URI → ca. 400 g
• Typ URII → ca. 1.300 g
• Typ URIII → ca. 3.000 g

Montage

Reinigungsaufwand

Sehr einfache Handhabung (Ein- und Ausschrauben des Düsenkopfes)

Reinigungssimulation:

Filtergrößen

Filtereinsätze mit Filtergrößen ab S = 0.2 mm aufwärts lieferbar.

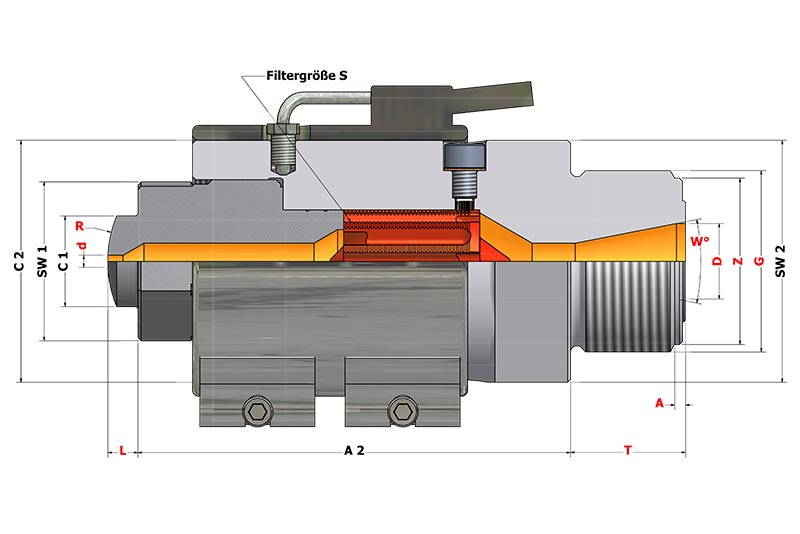

Maßtabelle

Hier finden Sie eine ausführliche Maßtabelle zur OFS-Filterdüse Typ UR.

Zum Zuordnen der Daten können Sie die Grafik rechts benutzen.

Handhabung

1. Aggregat abheben.

2. Abspritzen.

3. Druckentlastung (Schneckenrückzug, oder falls keine Dekompression möglich, Schnecke in vorderster Stellung belassen).

4. Düsenkopf bis zum Gewindeanfang herausschrauben, je nach Düsentyp 4-8mm (Ring-Schlagschüssel in Lieferumfang enthalten).

Achtung, aus Sicherheitsgründen nur bis zum Gewindeanfang ausschrauben !

5. Spritzdruck absenken und unter Beachtung der Sicherheitsvorschriften 1-2 mal "ins Freie" abspritzen.

6. Düsenkopf bis auf Anschlag einschrauben und festziehen.

7. Spritzvorgang wieder aufnehmen.

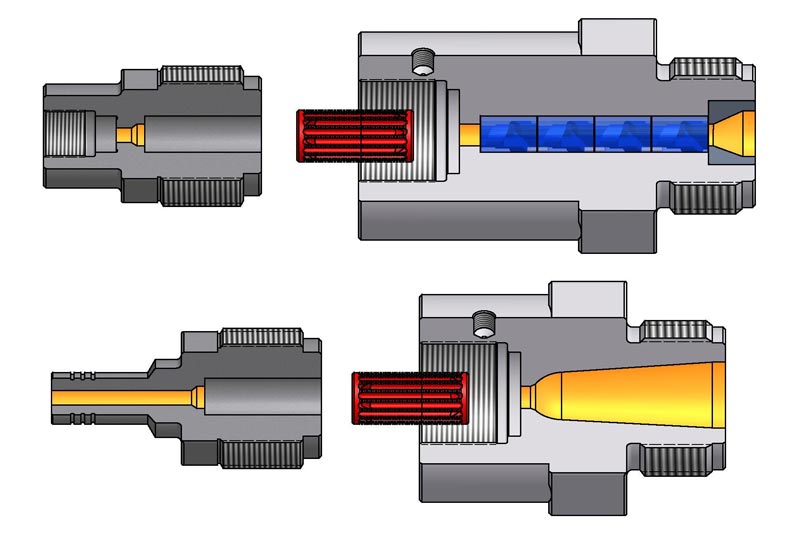

Weitere Optionen

• mit Verschlussfunktion
• Düsenkopf mit Tauchansatz
• Düsenkopf mit Innengewinde
• Düsenkörper mit Nadelsitz
• mit Mischeinsatz
